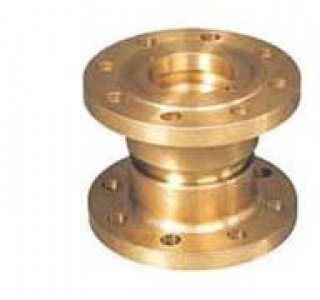

| Y13X(Y43X)比例式减压阀 |
| 产品型号：Y13X(Y43X) |
|
|
比例式减压阀结构特点和用处：
Y13X-16T、Y43X-16Y型比例式减压阀主要由阀体、进口压盖、活塞、出口压盖及O型圈、密封垫等零件组成。该产品结构严谨、新颖、运行流畅、体形轻巧、便于安装、减压比例稳定，即减“动压”又减“静压”，材料采用全铜或不锈钢，适用于清洁水和海水，不怕结垢和锈蚀。比例式减压阀是利用阀内浮动活塞两端不同的截面积压力差从而改变进水与出水的压力状况，达到减压目的。 |
比例式减压阀安装示意图：
 |
比例式减压阀主要技术参数和性能指标：
|
型号
|
Y13X-16T
|
Y43X-16T
|
|
连接方式
|
内螺纹
|
法兰
|
|
适用介质
|
水、气
|
|
适用温度
|
≤90℃
|
|
额定工作压力
|
1.6MPa
|
|
压力误差
|
±2.5%
|
|
最小开启压力
|
2:1
|
0.2MPa
|
|
3:1
|
0.3MPa
|
*：壳体试验不包括膜片、阀盖。 |
比例式减压阀主要零件材料：
|
零件名称
|
材料
|
|
阀体
|
青铜或不锈钢
|
|
活塞
|
|
进口压盖
|
|
出口压盖
|
|
比例式减压阀流量系数(Cv)：
|
DN
|
15(1/2")
|
20(3/4")
|
25(1")
|
32(1-1/4")
|
40(1-1/2")
|
50(2")
|
|
Cv
|
0.5
|
0.6
|
1.2
|
1.8
|
3.0
|
5.0
|
|
比例式减压阀连接尺寸：
|
型号
|
DN(mm)
|
L(mm)
|
|
Y43X-16
2:1
3:1
3:2
4:1
5:1
5:2
|
25
|
115
|
|
32
|
124
|
|
40
|
132
|
|
50
|
140
|
|
65
|
155
|
|
80
|
155
|
|
100
|
200
|
|
125
|
220
|
|
150
|
230
|
|
200
|
270
|
|
