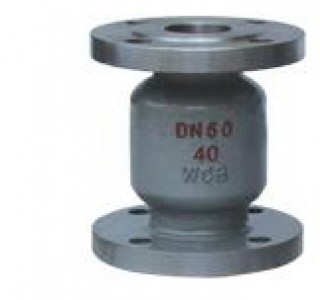

燃气止回阀
一、用途和性能规范
升降式止回阀适用于中、小口径管路的各种压力、温度和介质下控制接通或截断管路介质的启闭装置;依靠阀瓣自重和流体压差实现在管路的自动阻止流体倒流.
| 公称压力PN |
强度试验压力Mpa |
空气密封试验压力Mpa |
低压密封试验（Mpa) |
适用介质 |
| 2.5 |
3.75 |
2.75 |
(-40～+80) |
| |
一、H41N主要外形尺寸和连接尺寸:
| DN |
L |
D |
D1 |
D2 |
D6 |
b |
f |
z-d |
H |
| 25 |
160 |
115 |
85 |
65 |
58 |
16 |
2 |
4-*14 |
150 |
| 32 |
190 |
135 |
100 |
75 |
66 |
18 |
2 |
4-*18 |
160 |
| 40 |
200 |
145 |
110 |
85 |
76 |
18 |
3 |
4-*18 |
175 |
| 50 |
230 |
160 |
125 |
100 |
88 |
20 |
3 |
4-*18 |
185 |
| 65 |
290 |
180 |
145 |
120 |
110 |
22 |
3 |
8-*18 |
200 |
| 80 |
310 |
195 |
160 |
135 |
121 |
22 |
3 |
8-*18 |
220 |
| 100 |
350 |
135 |
190 |
160 |
150 |
24 |
3 |
8-*23 |
248 |
| 125 |
400 |
270 |
220 |
188 |
176 |
28 |
3 |
8-*25 |
380 |
| 150 |
480 |
300 |
250 |
218 |
204 |
30 |
3 |
8-*25 |
420 |
| 200 |
600 |
375 |
310 |
278 |
260 |
34 |
3 |
12-*25 |
530 |
| 250 |
650 |
445 |
385 |
345 |
313 |
42 |
3 |
12-*34 |
610 |
| 300 |
750 |
510 |
450 |
408 |
364 |
46 |
4 |
16-*34 |
725 |
三、H42N主要外形尺寸和连接尺寸:
| DN |
L |
D |
D1 |
D2 |
b |
f |
z-d |
| 50 |
140 |
160 |
125 |
100 |
20 |
3 |
4-*18 |
| 65 |
160 |
180 |
145 |
120 |
22 |
3 |
8-*18 |
| 80 |
185 |
195 |
160 |
135 |
22 |
3 |
8-*18 |
| 100 |
210 |
135 |
190 |
160 |
24 |
3 |
8-*23 |
| 125 |
250 |
270 |
220 |
188 |
28 |
3 |
8-*25 |
| 150 |
300 |
300 |
250 |
218 |
30 |
3 |
8-*25 |
| 200 |
380 |
375 |
310 |
278 |
34 |
3 |
12-*25 |
操作原理和结构说明
1、当流体顺着箭头方向通过该阀门时,由于流体的压差使阀瓣升起,从而流体顺利的通过阀门
2、当流体倒流时,由于阀瓣的自重和流体的压差作用,使阀瓣下降并与密封面密合.防止了流体倒流
3、该阀门为全封闭结构,无动密封,永不外泄.
四、主要零件材料:
| 零 件 名 称 |
材 料 |
| 阀 体 阀 盖 |
碳 素 钢 WCB |
| 阀 瓣 |
25# 密 封 面 尼 龙 1010 |
| 中法兰螺栓 |
35CrMoA |
| 中法兰螺母 |
35# |
