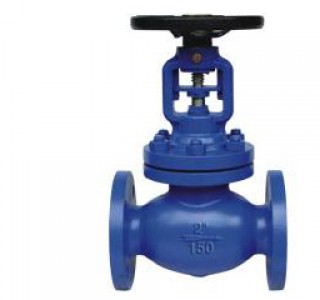

美标波纹管截止阀

美标波纹管截止阀

关 键 字：
产品编号：SN20170810175729523
产品描述



美标波纹管截止阀





产品性能规范 Products Perfomance specification

压力等级 常温试验压力 （Mpa)
壳体 密封 波纹管密封 低气压密封
公称压力 (LB) 150 3.0 2.2 2.2 0.6
300 7.5 5.5 5.5 0.6
适用温度 -29~425℃
适用介质 水. 蒸汽. 热油. 油品等









150LB主要外形尺寸 Main size of outside

型号 QJ41H(Y) J41H(F)
压力级 150LB
口径 mm 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
in 1/2 3/4 1 11/4 11/2 2 11/2 3 4 5 6 8 10 12 14 16
L 108 117 127 140 165 203 216 241 292 356 406 495 622 698 787 914
H 215 225 230 242 250 272 292 310 352 385 450 585 658 710 745 835
W 130 130 130 130 150 150 180 180 200 200 400 450 450 500 500 550
重量（Kg) 5 5.5 7 9 12 14 25 32 42 75 89 185 272 455 505 725

注：1.对口径≥DN200以上系列的 截止阀7，应用于 高压力条件时应使用平衡阀芯。2。当应用与 水.油及气体系统温度≤250时建议使用软阀座（特氟龙）来确保无泄漏。

300LB主要外形尺寸 Main size of outside

型号 QJ41H(Y) J41H(F)
压力级 300LB
口径Size mm 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
in 1/2 3/4 1 11/4 11/2 2 11/2 3 4 5 6 8 10 12 14 16
L 152 178 203 216 229 267 292 318 356 440 444 559 622 711 838 864
H 220 230 240 250 255 280 300 320 363 395 460 600 695 735 780 920
W 130 130 130 130 150 150 180 180 200 200 400 450 450 500 500 550
重量（Kg) 6 7 9 11 14 19 28 41 52 90 110 225 315 550 635 845

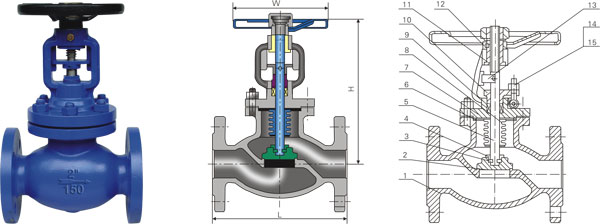

主要零部件材质Mainpartsmaterials



序号 名称 材质
1 阀体 ASTM A216-Gr.F6aASTM A182-F22 ASTM A182-F304 F316 F321 F304L F316L
2 阀瓣 ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304 F316 F321 F304L F316L
3 对开圆环 ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304 F316 F321 F304L F316L
4 阀瓣盖 ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304 F316 F321 F304L F316L
5 阀杆 ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304 F316 F321 F304L F316L
6 垫片 柔性石墨+不锈钢
7 阀盖 ASTM A216-Gr.F6aASTM A182-F22 ASTM A182-F304 F316 F321 F304L F316L
8 波纹管组件 双层波纹管（产地：沈阳）1CrNi9Ti.304. 316
9 填料 柔性石墨
10 填料压盖 ASTM A216-Gr.F6aASTM A182-F22 ASTM A182-F304 F316 F321 F304L F316L
11 阀杆螺母 铜合金ZQA19-4
12 手轮 GS-C25 WCB.QT40-18
13 定位片 45.# WCB .304.316.304L.316L
14 双头螺栓 ASTM A193-B7 .A193-B8.A193-B8M
15 六角螺母 ASTM A194-2H. A194-8. A194-8M
