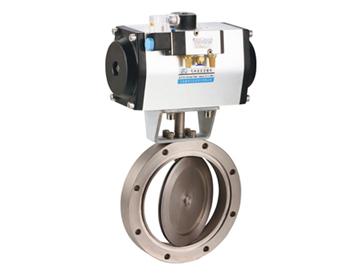

产品名称：GIQ-B型系列气动高真空蝶阀
产品介绍：
GIQ-B型系列气动高真空蝶阀的气动执行器是以压缩空气为动力，通过电磁换向阀改变气路方向，推动活塞齿条、齿轮的机械运动，以角行程输出扭矩来驱动蝶阀，作启闭运动。从而达到接通或切断真空管路中气流的目的，是目前一种新型的气动执行器控制的气动蝶阀，分为双作用和单作用(弹簧复位)气缸。可选配反馈信号装置及电气阀门定位器。
适用的工作介质为空气和非腐蚀性气体。
| 详细说明 |
|
|
|
适用范围(Pa)
|
105～1.3x10-5
|
|
阀门漏率(Pa.L/S)
|
≤1.3x10-6
|
|
介质温度（℃）
|
-25～+80(密封材料为丁腈橡胶)
-30～+150(密封材料为氟橡胶)
|
|
气源压力（MPa）
|
0.4～0.6
|
|
法兰标准
|
JB919
|
|
安装位置
|
任意
|
|
控制电路
|
标准出厂：AC220V/50Hz开关型
特殊指定：AC110V；DC24V；DC12V等
|
|
信号反馈
|
标准出厂：带无源触点型
特殊指定：4～20mA DC调节型
|
|
气缸可选
|
标准出厂：双作用式
特殊指定：单作用式（有弹簧返回）
可选常开或常闭
|
|
|
 |
|
|
|
型号
|
通径(DN)
|
ΦD
|
ΦB
|
H
|
A
|
L
|
W
|
n-ΦC
|
|
GIQ-50B
|
50
|
110
|
90
|
205
|
22
|
164
|
105
|
4-Φ9
|
|
GIQ-63B
|
63
|
130
|
110
|
218
|
26
|
|
|
GIQ-80B
|
80
|
145
|
125
|
248
|
30
|
190
|
124
|
|
GIQ-100B
|
100
|
170
|
145
|
260
|
4-Φ12
|
|
GIQ-125B
|
125
|
195
|
175
|
273
|
35
|
|
GIQ-150B
|
150
|
220
|
195
|
332
|
247
|
140
|
8-Φ12
|
|
GIQ-200B
|
200
|
275
|
250
|
386
|
40
|
302
|
165
|
|
GIQ-250B
|
250
|
330
|
300
|
466
|
45
|
372
|
198
|
|
GIQ-300B
|
300
|
380
|
350
|
535
|
55
|
432
|
225
|
8-Φ14
|
|
GIQ-400B
|
400
|
465
|
465
|
631
|
60
|
518
|
243
|
8-Φ18
|
|
|
| 注：GIQ-63B法兰连接为GB/T6070标准 |
