| 产品型号：DPP17E/DPP17EE |
| |

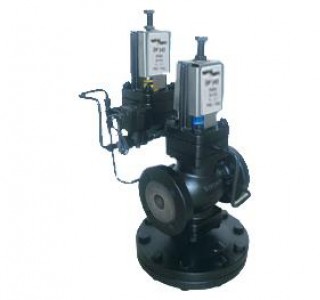

DPP17E双导阀型隔膜式减压阀
|
|
|
结构特点和用处：
DPP17E双导阀型隔膜式减压阀是吸收和消化欧洲先进技术而研制开发成功的新型导阀型隔膜式高灵敏度减压阀，在DP17导阀型隔膜式减压阀的基础上新增导阀、电磁阀等结构。附加安装一个导阀，使得当需要时减压阀把压力降的更低。高压力导阀装在主阀体上，降低压力导阀装主阀一侧。通过电磁阀在二者之间切换。DPP17EE又附加了一只电磁阀，使主阀能被远程信号打开或关闭。常用规格有DN15∽150,PN1.6/2.5MPa,使用工作温度≤190℃,压力调节范围0.02∽1.7MPa。 |
|
性能指标：
|
|
 区域：示意该产品禁用。区域：主阀膜片材质强度决定了该产品禁用。
注意：该系列产品的调节弹簧有两种颜色：红色和灰色，对应的调节压力范围是：
红色：0.2-1.7bar g。 灰色：16.0-24.0bar g。
|
主要技术参数：
|
公称压力
|
PN25
|
|
PMA最高允许压力
|
25bar g @ 120℃
|
|
TMA最高允许温度
|
232℃
|
|
TMI最低允许温度
|
-10℃
|
|
PMO最大工作压力*
|
10bar g
|
|
TMO最大工作温度
|
190℃
|
|
TMIO最低工作温度
|
0℃ |
|
出口压力范围(barg)
|
0.2-1.7
|
|
最高冷态测试压力
|
38bar g |
|
主要零件材料：
|
零件名称
|
零件材料
|
|
阀体 阀盖
|
WCB
|
|
阀座
|
2Cr13
|
|
阀瓣
|
2Cr13
|
|
阀杆
|
2Cr13
|
|
膜片
|
316
|
|
调节弹簧
|
60Si2Mn
|
|
主阀弹簧
|
50CrVA
|
|
流量系数(Cv)：
|
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
|
Cv
|
2.8
|
5.5
|
8.1
|
12.0
|
17.0
|
28.0
|
45.5
|
60.1
|
93.3
|
146
|
186
|
Cv(UK)=Kv × 0.963 Cv(US)=Kv × 1.156 |
连接尺寸：
|
DN
|
L
|
H1
|
H
|
D
|
|
15
|
147
|
221
|
133
|
185
|
|
20
|
154
|
224
|
136
|
185
|
|
25
|
160
|
235
|
145
|
207
|
|
32
|
180
|
236
|
156
|
207
|
|
40
|
200
|
238
|
176
|
255
|
|
50
|
230
|
246
|
183
|
255
|
|
65
|
250
|
295
|
200
|
320
|
|
80
|
310
|
323
|
230
|
350
|
|
100
|
350
|
340
|
263
|
380
|
|
125
|
400
|
359
|
306
|
455
|
|
150
|
450
|
375
|
330
|
500
|
|
